RCA juhe on helisüsteemis mõeldud maki ja võimendi ühendamiseks, et helisignaal jõuaks makist võimendisse. RCA juhe koosneb tavaliselt kahest juhtmest - vasaku ja parema kanali omast. See on vajalik, kuna muusika on tavaliselt salvestatud stereona ehk eksisteerivad nii vasak kui parem kanal ning vasaku ja parema kanali signaalid ei ole võrdsed. Edaspidi RCA-st juttu tehes pean RCA juhtme all silmas vasaku+parema kanali juhtmeid koos. Siin tekibki teinekord väike segadus - mõni tootjafirma armastab vasaku ja parema kanali juhtmed eraldi kokku lugeda ning nii ongi mõnel makil andmete järgi 6 RCA väljundit, ehkki tegelikult on väljundeid siiski 3. Õnneks saab asjast sotti, kui juhtmeid lähemalt uurida - füüsiliselt on vasaku ja parema kanali juhtmed tavaliselt omavahel koos, nagu piltidelt ka näha võib.




See on hea küsimus. Ütleme nii, et tavakuulajal pole oma pead mõtet siin vaevata, vaid lihtsam on poodi minna ja valmis RCA juhtmed osta, neid on müügil igasuguse hinna, pikkuse, värvi ja kvaliteediga. Kes aga tahab ise natuke nokitseda, see võib RCA juhtmed omale ise valmis meisterdada, siinne artikkel räägibki sellest lähemalt, kuidas seda teha. Üks eelis RCA juhtme isetegemisel on kindlasti see, et juhtme pikkuse saab ise valida täpselt sellise, nagu süsteemi paigaldamisel vaja on, poes müüdavad juhtmed on tavaliselt kindla pikkusega, nt 5m, 1,5m, 1m, 30cm jne.

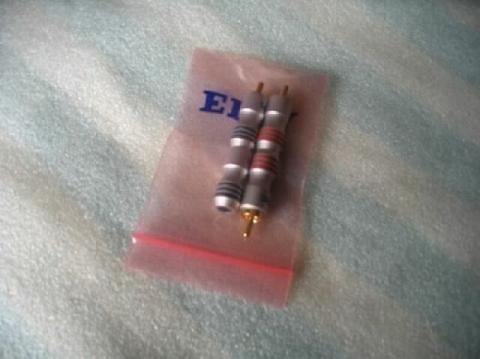

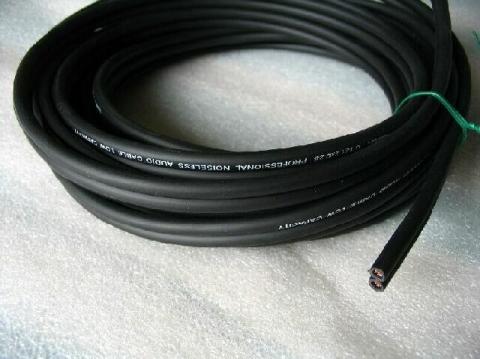

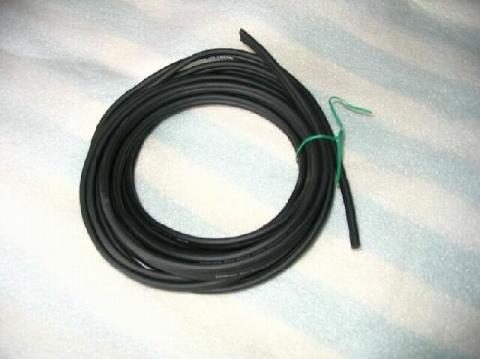

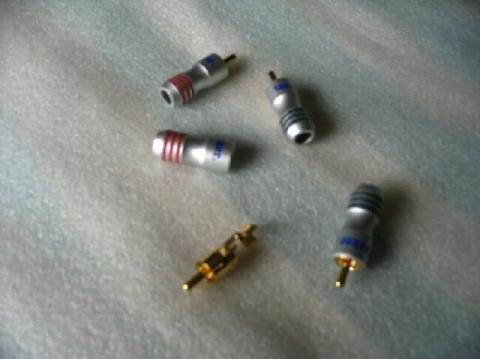

Iseenesest on asi väga lihtne, vaja läheb ainult sobivat juhet ning RCA pistikuid. Millist juhet ja pistikuid osta, see on juba vähe raskem küsimus, sest poes on valik päris suur. Põhiliselt peaks arvestama, mis tasemel muu süsteem autos on ning et kõige odavamaid juppe pole mõtet osta. Nt mina ostsin juhtme, mis maksis 22 eeku meeter ning RCA pistikud, mis maksid 32 eeku tk, kokku läksid RCA juhtme tegemiseks vajalikud jupid maksma 5m x 22 + 4tk x 32 = 238 eeku.

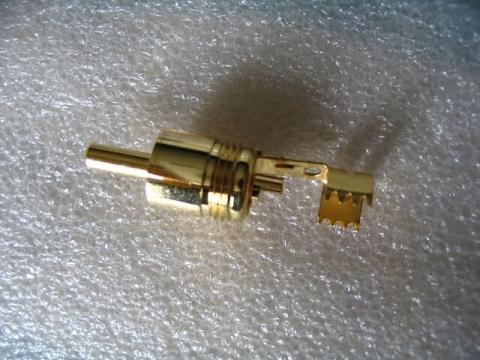

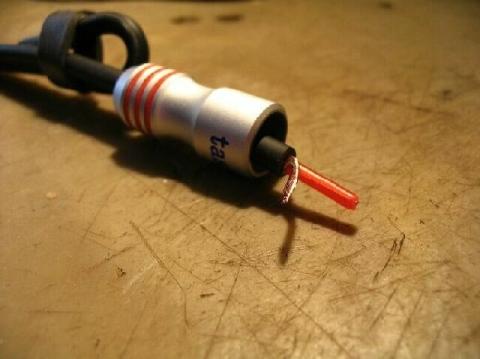

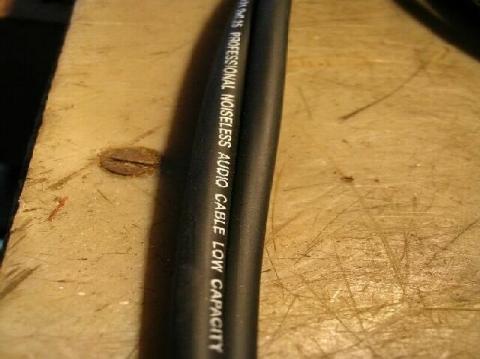

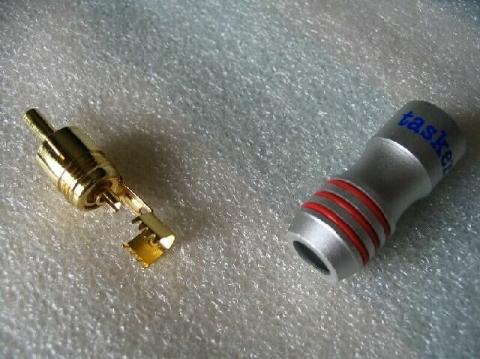

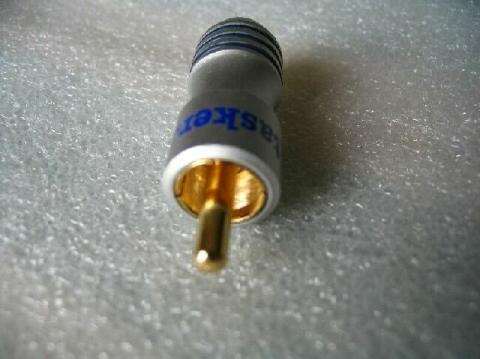

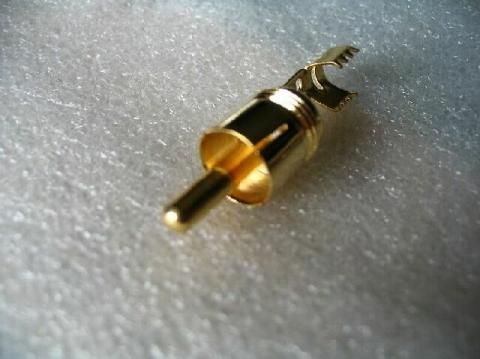

RCA juhtme tegemine seisneb RCA pistikute jootmises juhtme otstesse. Et RCA pistik juhtme otsa joota, selleks tuleb pistik lahti võtta kaheks osaks, nimetame neid korpus ja otsik - korpus käib otsiku küljest ära keerates. Otsik koosneb keskmisest (teravast pulgakujulisest) klemmist ning varjestuse jaoks mõeldud torukujulisest klemmist. Nagu siit näha, koosneb iga kanali juhe kahest soonest - signaali ja varjestuse omast. Signaali soon on vaja joota otsiku keskmise klemmi ning varjestus torukujulise klemmi külge. Et juhtmeotsi saaks joota, selleks tuleb noaga juhtme otsast isolatsioon ca 1cm pikkuselt ära lõigata, kui pikalt täpselt lõigata, seda saab vaadata otsiku pealt. Juhtme keskmine soon peab otsiku keskmise klemmi sisse minema ca 5mm ning hea oleks, kui otsiku tagumised hambulised "jalad" satuksid isolatsiooniga kaetud juhtme peale. Mul õnnestus isolatsioon natuke liiga pikalt ära lõigata ning tulemus ei jäänud visuaalselt kõige parem. Juhtme isolatsiooni äralõikamisel peab noaga tegutsedes olema ettevaatlik, et ei lõikaks läbi varjestuse soone kiudusid, mis on üsna õrnakesed ning ühtlaselt isolatsiooni all laiali. Kui isolatsioon lõigatud, siis tuleb varjestuse soone kiud kokku (patsikujuliselt) siduda ning kõrvale painutada, et oleks võimalik ära lõigata signaali soone isolatsioon. Mõlemad sooned isolatsioonist puhtad, siis võib asuda jootmise kallale.

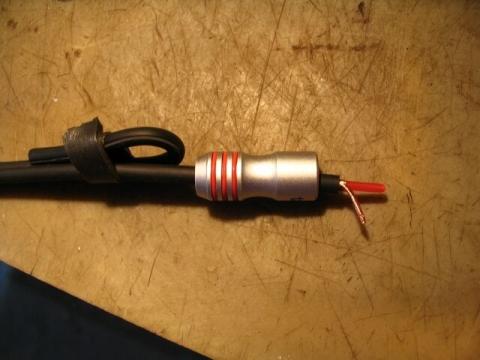

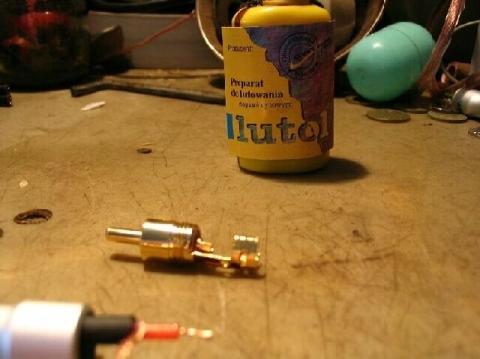

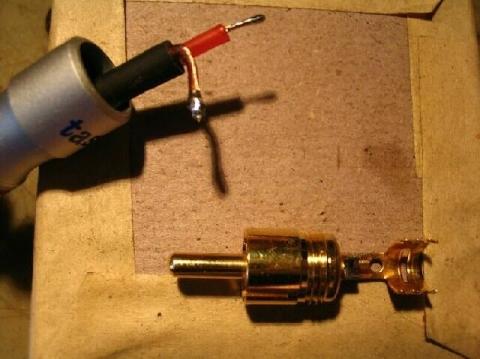

Otsikute jootmine on üsna lihtne töö. Kui kasutada jootmisel tavalist tina, nagu mina seda tegin, siis on abiks saltser vms vedelik, mis aitab tinal joodetava pinnaga paremini nakkuda (müügil on muidu olemas ka sellist tina, mis on juba koos selle ainega). Kõigepealt on vaja kõik joodetavad pinnad - nii juhtmete sooned kui pistikute klemmid - saltseriga kokku teha ning seejärel need kergelt ja ühtlaselt tinaga katta. See tehtud, siis võib asuda pistikuid juhtmete külge jootma. NB! Enne pistikute jootmist tuleb juhtmed pistikute korpustest läbi pista, muidu pole võimalik korpuseid otsikute külge pärast enam keerata - lihtne asi iseenesest, ent selle tegematajätmisel tuleb pistikud lahti ning uuesti kokku joota.

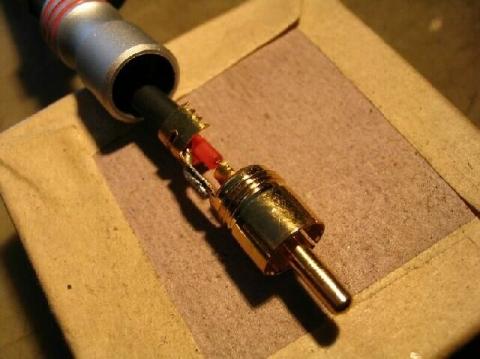

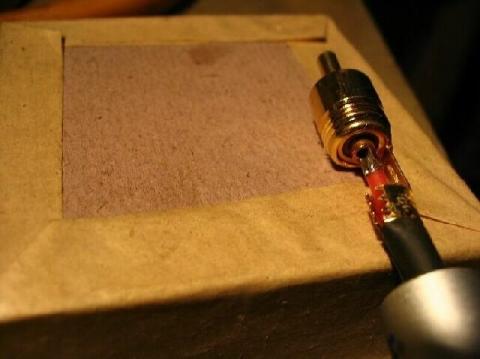

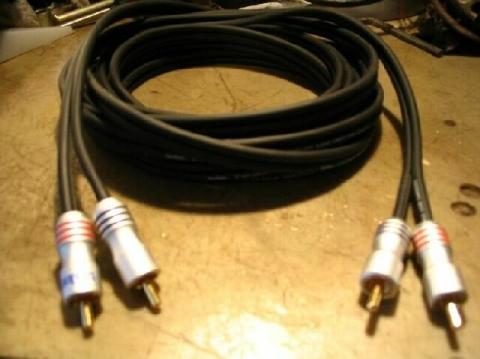

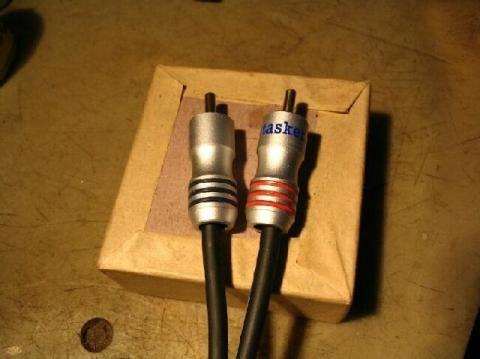

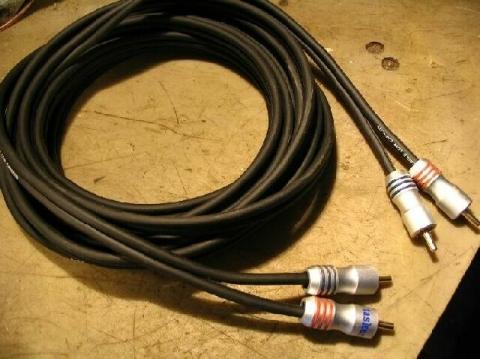

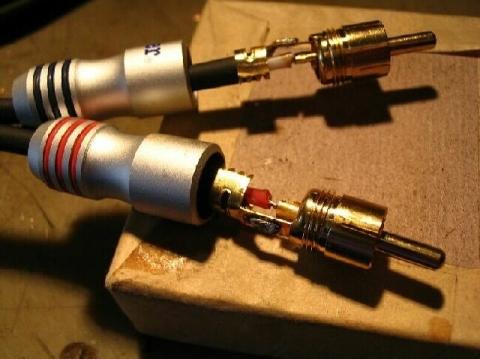

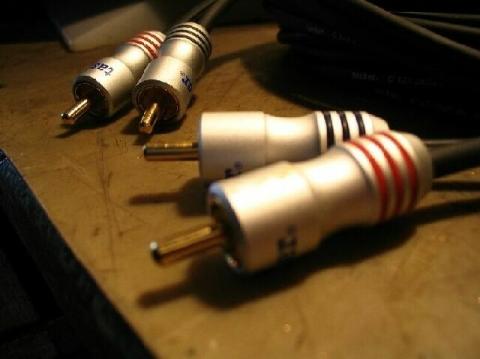

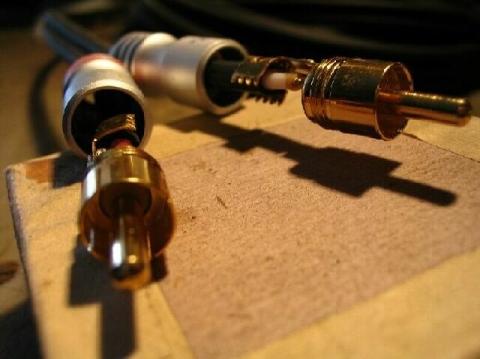

Pistiku juhtme külge jootmisel tuleb kõigepealt varjestuse soon pisikesest avast läbi pista ning vastu torukujulist klemmi painutada, samas peab signaali soon minema pistiku keskmise klemmi sisse. See tehtud, siis polegi muud, kui juhtme sooned klemmide külge joota, otsiku kaks hambulist kõrva näpitsatega juhtme ümber kokku suruda ning pistiku korpus otsiku külge keerata. Kui kõik 4 pistikut on niimoodi juhtmete külge ühendatud, siis ongi RCA juhe valmis.
























Kogu töö jaoks kulus aega kokku ca 1 tund. Kes on enne jootekolbi käes hoidnud ja noaga juhtmeotsi puhastanud, selle jaoks pole siin midagi keerulist. Kaks olulist asja, mida tasuks selle töö puhul meelde jätta: juhtme välimist isolatsiooni noaga ära lõigates tuleb olla ettevaatlik, et varjestuse soone kiudusid mitte läbi lõigata ning teiseks tuleb juhe enne pistiku jootmist pistiku korpusest läbi pista, muidu saab lihtsalt asjatut lisatööd teha.
